Verilog and RISC hardware organization

Week3：本周学习的知识主要包括：Verilog的基本语法知识以及一个简单的RISC处理器的硬件组成，并使用Verilog描述了各个硬件模块的功能。

内容回顾

Verilog语法的几点回顾

• 逻辑操作和位宽操作
  • logic operation: a && b、a || b、!c
  • Bit-wise operation: a&b、a|b、~c
• 逻辑移位和算术移位
  • logic shift: a >> 1, a is unsigned
  • arithmetic shift: a >>> 1, a is signed
• 位宽划分
  • a[7-:4] = a[7:4] = a[4+:4]
• signed 补码 、unsigned 原码

由于之前上过Verilog的语法课，因此以上知识点只是整理了我认为比较重要的几处，更多的Verilog语法请参考以下链接

Verilog语法资料
Verilog 有什么奇技淫巧？

一个简单的RISC硬件组成

麻雀虽小，五脏俱全。根据冯诺依曼理论，一个计算机包括存储器、运算器、控制器以及输入输出设备。该节介绍的极简RISC硬件也具有这些，当然不包括输入输出设备。下面将用Verilog去实现这些硬件电路，完成一个简单的RISC处理器。

存储器 (Memory)

• 寄存器列表（RF）

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36

  module regfile #( parameter REG_DATA_WIDTH = 4, parameter REG_ADDR_WIDTH = 16, parameter REG_NUMBER = 16 ) ( input [REG_ADDR_WIDTH-1:0] rs1_addr, input [REG_ADDR_WIDTH-1:0] rs2_addr, input [REG_ADDR_WIDTH-1:0] rd_addr, input [REG_DATA_WIDTH-1:0] rd_data, input RegWEn, input clk,rst_n, output [REG_DATA_WIDTH-1:0] rs1_data, output [REG_DATA_WIDTH-1:0] rs2_data ); reg [REG_DATA_WIDTH-1:0] rf [REG_NUMBER-1:0]; // reg0 is always equal to zero assign rs1_data = rs1_addr == 0? 0:rf[rs1_addr]; assign rs2_data = rs2_addr == 0? 0:rf[rs2_addr]; always@ (posedge clk or negedge rst_n) begin if (!rst_n) begin: REGFILE integer i; for (i=0; i<REG_NUMBER; i=i+1) begin rf[i] <= 0; end end else if (RegWEn && rd_addr!=0) begin rf[rd_addr] <= rd_data; end end endmodule

• 数据存储器（DCM）

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

  module dcmen #( parameter MEM_ADDR_WIDTH = 5, parameter MEM_DATA_WIDTH = 16, parameter MEM_NUMBER = 32 ) ( input clk, input MemWEn, input [MEM_ADDR_WIDTH-1:0] addr, input [MEM_DATA_WIDTH-1:0] dataw, output [MEM_DATA_WIDTH-1:0] datar ); reg [MEM_DATA_WIDTH-1:0]RAM [MEM_NUMBER-1:0]; always @(posedge clk) begin if (MemWEn) begin RAM[addr] <= dataw; end end assign datar = RAM[addr] ; endmodule

• 指令存储器（ICM）

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41

  module icmem #( parameter PC_WIDTH = 16, parameter ISA_WIDTH = 16, parameter MEM_ADDR_WIDTH = 5, parameter MEM_DATA_WIDTH = 16, parameter MEM_NUMBER = 32 ) ( input clk, input rst_n, input inst_wen, input [ISA_WIDTH-1:0] input_inst, output [ISA_WIDTH-1:0] current_inst ); reg [PC_WIDTH-1:0] pc; always @(posedge clk or negedge rst_n) begin if (!rst_n) begin // reset pc <= 0; end else begin pc <= pc + 1; end end dcmen #( .MEM_ADDR_WIDTH(MEM_ADDR_WIDTH), .MEM_DATA_WIDTH(MEM_DATA_WIDTH), .MEM_NUMBER(MEM_NUMBER) ) inst_dcmen ( .clk (clk), .MemWEn (inst_wen), .addr (pc), .dataw (input_inst), .datar (current_inst) ); endmodule

运算器 (ALU)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

module MAC_ALU #(
	parameter REG_DATA_WIDTH = 16
)
(
	input clk,
	input funct,
	input [REG_DATA_WIDTH-1:0] rs1,rs2,

	output [REG_DATA_WIDTH-1:0] rd
);

	wire [REG_DATA_WIDTH-1:0] product;
	wire [REG_DATA_WIDTH-1:0] addend1,addend2;
	reg  [REG_DATA_WIDTH-1:0] psum;

	assign product = $signed(rs1) * $signed(rs2);
	assign addend1 = funct? 0: product;
	assign addend2 = funct? rs2: psum;
	assign rd = addend1 + addend2;

	always @(posedge clk) begin
		if (funct) begin
			psum <= 0;
		end
		else begin
			psum <= rd;
		end
	end

endmodule

关于Verilog语法中*的使用，可以参考以下链接

在Verilog中直接调用*实现乘法器，其延迟和占用资源如何？

控制器 (IDU)

1

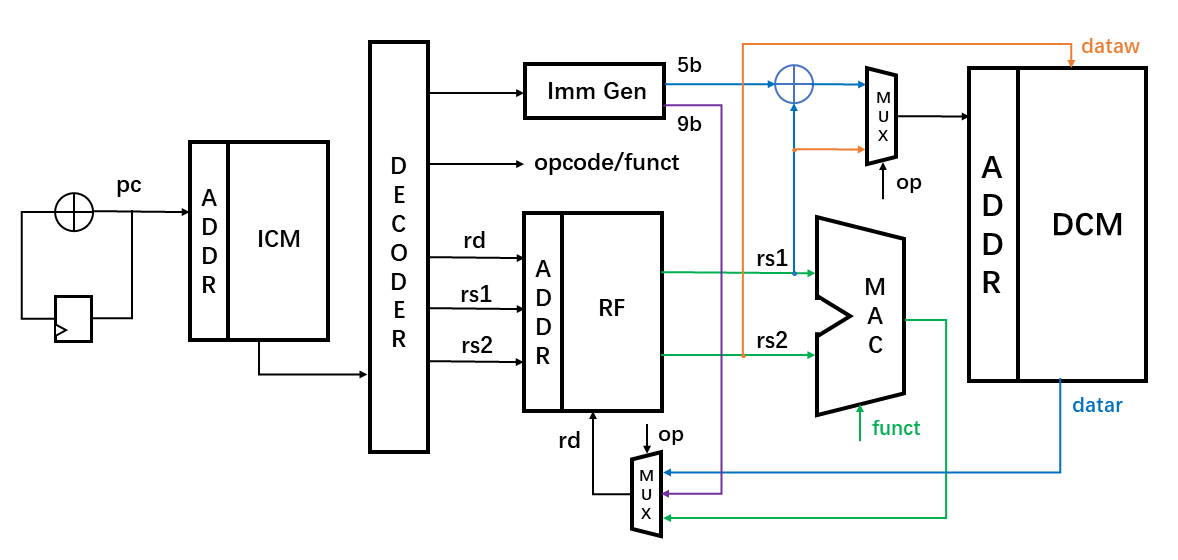

极简指令集与其硬件组成

注明：不同颜色的数据通路对应其相同颜色的指令

HomeWork
